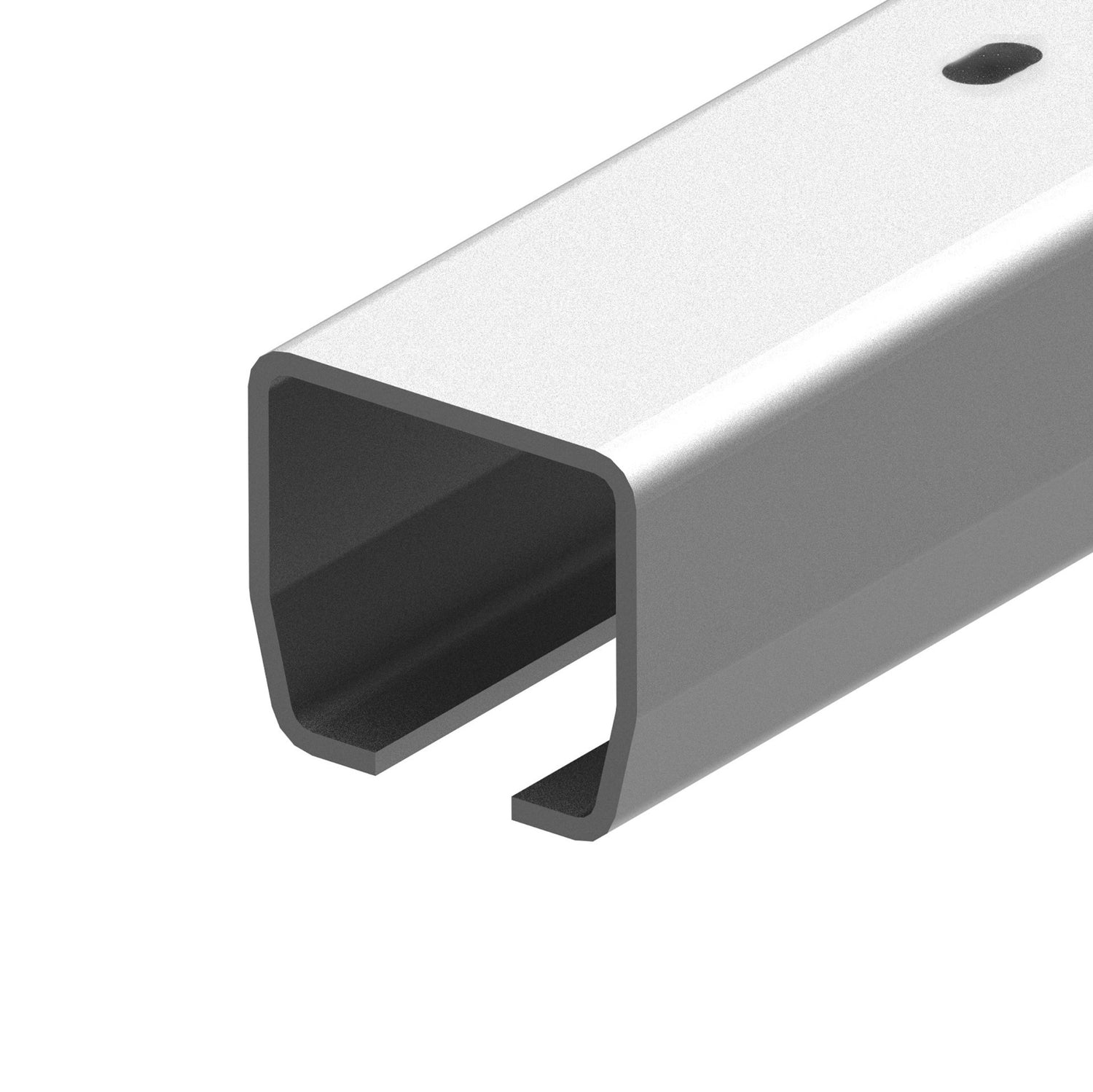

Profil vodicí s otvory Zn, 70x60x3,5mm, L3m

Pozinkovaný ocelový vodicí spodní profil s otvory pro samonosnou posuvnou bránu 70 × 60 × 3,5 mm – 3,0 m
Kód produktu: H/02-70x60-Zn-D-3000

Pozinkovaný ocelový vodicí profil je určen pro samonosné posuvné brány. Zajišťuje stabilní vedení a plynulý pohyb bránového křídla. Díky montážním otvorům umožňuje přišroubování k rámu brány, případně jej lze k rámu přivařit.
Pro návrh pojezdového systému použijte Dimenzování bran.

Materiál
Konstrukční ocel.

Povrchová úprava
Zinkování pro ochranu ocelového povrchu před korozí.

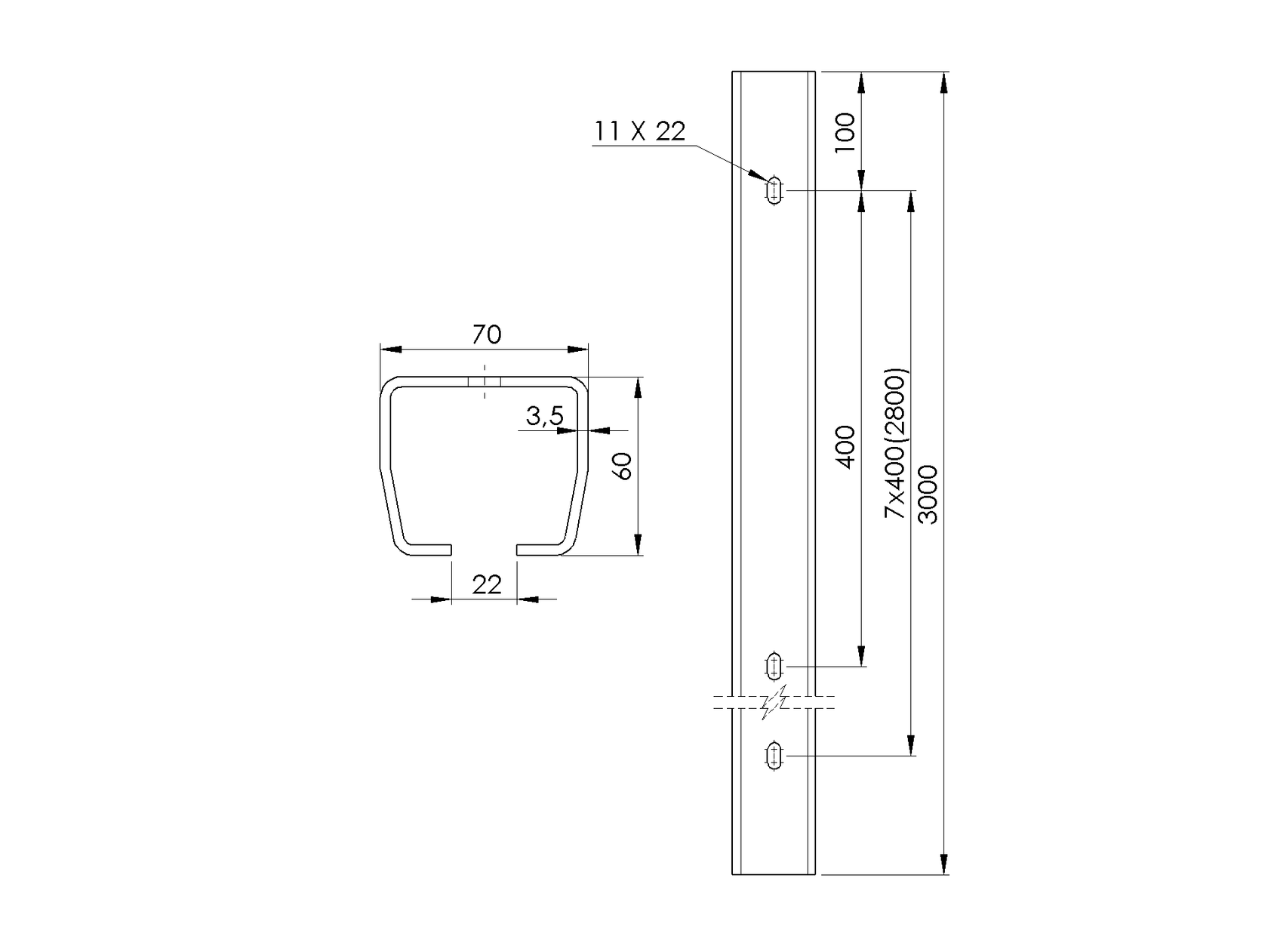

Rozměry a technické parametry
Rozměry profilu: 70 × 60 mm.
Tloušťka stěny: 3,5 mm.
Délka: 3 000 mm.
Provedení: s montážními otvory.
Montáž: přišroubováním nebo přivařením k rámu brány.

Montáž a kompatibilita
Profil se upevňuje k rámu samonosné posuvné brány přišroubováním přes připravené otvory nebo přivařením. Používá se s kompatibilními nosnými vozíky vybranými podle šířky průjezdu a hmotnosti brány. Při návrhu pojezdového systému je třeba zvolit vozíky a další komponenty odpovídající šířce průjezdu a hmotnosti brány pro 6 m profil: (kód produktu SV-70x60Zn clasic) nebo (kód produktu SV-70x60Zn clasic-Nylon) po výměně profilů s otvory. Vhodnou sestavu pojezdových komponentů lze navrhnout pomocí aplikace Dimenzování bran.
Při svařování pozinkovaných dílů je třeba dodržovat bezpečnostní opatření na ochranu před výpary ze zinkové vrstvy. Po svařování je nutné vhodně ošetřit poškozená místa povrchové úpravy.

Výhody
Pozinkovaný povrch pro ochranu před korozí.
Montážní otvory pro přišroubování k rámu brány.
Možnost upevnění i přivařením.
Stabilní vedení a plynulý pohyb bránového křídla.
Délka 3 m vhodná pro výrobu samonosné posuvné brány.
